突破维度局限：Frenetic 4.6%超低误差磁件漏感计算模型全解析

在磁性器件工程设计中，漏感计算的精准度，是区分“经验设计”与“标准化精准设计”的核心标尺。传统一维、二维（2D）漏感计算模型，受限于磁场简化假设、绕组排布局限，无法适配交错绕组、任意位置排布等复杂工程场景，测算偏差极易引发电路故障与量产隐患。

为解决这一行业长期技术痛点，Frenetic运用准三维（Quasi‑3D）漏感建模思路，通过三维结构拆分、分段磁能独立计算的核心逻辑，突破传统建模维度桎梏。经过多规格样机实测核验，该模型平均计算误差仅4.6%，完全兼容常规生产装配偏差，成为现阶段磁件精准设计的高效解决方案。

Q3D建模概念

精准测算漏感，破解电源设计行业痛点

在电力电子领域中，漏感是极为关键的核心电气参数，广泛应用在反激变换器、双有源桥变换器、谐振变换器等主流电路拓扑当中，直接影响设备开关运行状态、电路过电压情况以及整机运行损耗，对电源整体性能起到决定性作用。

而目前广大电路与磁性器件工程师在实际设计过程中，常常遇到诸多难题。在项目设计前期，无法精准预估变压器漏感大小，参数预估偏差过大，极易引发电路运行过程中的过电压故障，带来设备安全隐患。不仅如此，参数预估不准还需要工程师反复制作实物样机进行调试测试，极大拉长了整体研发周期，同时增加物料、人工等多项研发成本，行业急需一款精准、便捷的漏感测算方案解决此类难题。

Frenetic准三维漏感模型核心运行原理

整体建模逻辑

该准三维模型打破传统单一维度计算局限，把完整的三维变压器几何结构，拆分为多个截面固定独立的绕组分段结构，分别计算每一段绕组所产生的磁场储能，将所有分段储能数值相加得到变压器总磁能，最后依据磁能与电感的对应关系，精准推导出变压器整体漏感数值。

在具体计算过程中，直线型绕组段与弯曲型绕组段，均采用专属配套的解析计算方式完成磁能核算。同时模型原生适配行业内常用的交错绕组、并联绕组两种主流绕线结构，贴合实际生产中绕组电流流通与分配规律。除环形磁芯以外，市面上绝大多数常用磁芯型号，都能够使用该模型完成仿真计算，依托通用二维磁场计算公式，搭配自由灵活的绕组排布功能，适配绝大多数电源磁性器件设计场景。

模型使用前提与适用范围

第一，模型采用绕组等效化建模方式，圆铜线、利兹线、箔式绕组等常用线材均可适配使用，对于绕组排布密集的变压器，计算结果贴合实际参数程度更高；

第二，模型基础设定绕组内部电流均匀分布，暂时没有纳入高频工作环境下，集肤效应、邻近效应所带来的电气参数变化影响，更适配常规工况设计使用；

第三，该解析计算模型更适合高磁导率磁芯使用，变压器漏感主要由空气磁路决定，磁芯自身参数细微变化，几乎不会对最终漏感计算结果造成影响。

等效绕组块：（a）箔式绕组，（b）圆形导线绕组，（c）利兹线绕组［I］

权威实物样机实测验证

为充分验证模型的实际测算能力，研发团队选取五款定制化基准变压器样机开展实测实验，所选样机覆盖多种主流磁芯规格、不同绕组排布方式、各类常用导线材质以及差异化匝数配比。

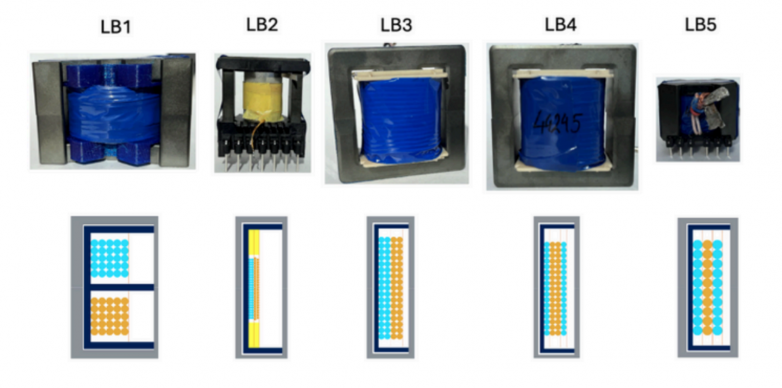

漏感基准（LB）变压器

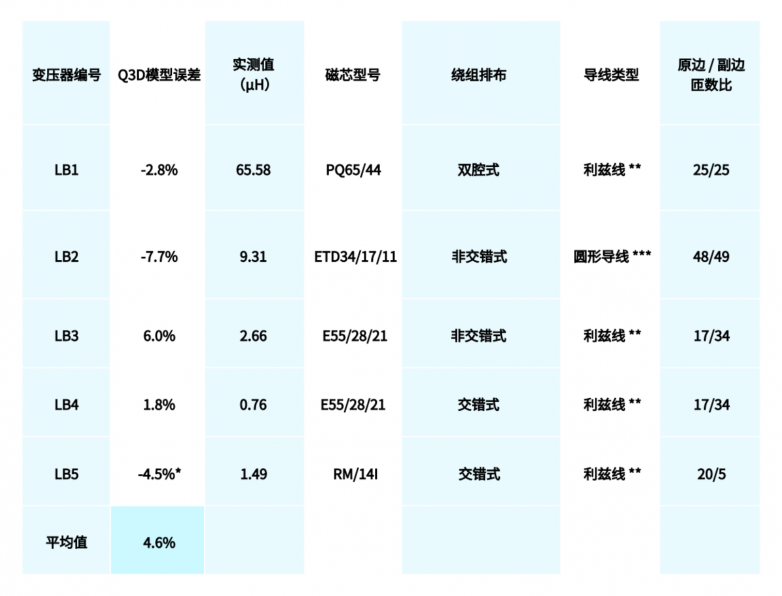

实验全程将模型仿真计算出的漏感数据，和实验室实测得出的短路电感数据进行全方位对比核验。

漏感基准（LB）变压器

相关补充说明：针对原副边匝数差距较大的样机，实验过程中已按照电气原理完成短路电感数值修正换算；所有实测工作均在常规低频环境下完成，贴合日常变压器基础设计与常规使用工况。本次测试全程采用专业通用测量仪器，搭配标准短路接线测试方法，最大程度保障所有实测数据真实有效。

技术升级方向与工程实际应用价值

目前这款准三维漏感模型，已经可以充分满足绝大多数常规工况下，变压器前期方案设计、漏感参数预估等核心需求。后续Frenetic研发团队还将持续对模型进行优化升级，逐步加入高频工况相关影响因素计算模块，进一步拓展模型的适用频率范围，完善全场景计算能力。

对于一线电源设计工程师而言，借助Frenetic磁性仿真模拟器内置的这款高精度漏感模型，能够在设计初期快速敲定精准可靠的漏感参数，提前规避电路过压运行风险，从源头减少实物样机反复试制、多次调试的工作量，有效缩短磁性器件整体研发周期，降低整体研发成本，全方位提升电源整机设计效率。有磁性器件精准设计需求的行业从业者，均可联系Frenetic进行磁性模拟器专属演示。
