告别慢速仿真迭代！Frenetic电力电子设计软件重塑平面变压器研发设计效率

做过平面变压器设计的工程师，大概率都经历过这样的场景。你在COMSOL或ANSYS里一点点把模型搭好，设置材料、边界条件、网格划分，然后点击运行。接下来就是漫长的等待——几十分钟，甚至几个小时。等结果终于出来，却发现某个关键参数并不达标。

这时候只能回到设计起点，修改结构、重新建模，再次启动仿真计算。如果只是简单参数微调尚且可控，一旦涉及绕组结构、层间排布改动，整套仿真流程几乎需要全部重来。想要对比多款绕组方案、测试不同排布结构，一整天的研发时间，很容易消耗在重复且繁琐的仿真工作中。

这并非工程师操作的问题，而是传统平面变压器设计流程与生俱来的效率短板。高频、小型化的行业趋势下，平面变压器应用场景愈发广泛，但设计难度与仿真成本，也成为了制约研发效率的核心难题。

随着高频电源和高功率密度设计飞速迭代，平面变压器凭借体积小巧、散热优异、适配自动化生产的优势，逐步替代传统变压器，成为高端电源设备的核心器件。但优势对应的是更高的设计复杂度，多层PCB绕组、精细化磁芯结构、强耦合的电气参数，让平面变压器的设计难度远超传统磁性器件。

平面变压器的设计难点，核心在于参数强耦合。在常规平面磁件设计中，绕组间距、层间距离、电流密度、漏感、寄生电容、温升损耗等参数相互关联、互相制约。任意一项参数的改动，都会连锁影响设备整体性能，不存在可以独立调试的单一变量，这也是平面变压器方案迭代困难、试错成本极高的根本原因。

为了解决复杂的参数计算问题，绝大多数研发团队都会依托COMSOL、ANSYS等FEM有限元工具。这类工具基于物理底层算法，能够精准计算磁场分布、绕组损耗与寄生效应，是行业公认的高精度设计验证标准，适用于产品定稿后的最终校验。

但传统FEM工具的弊端同样十分突出：建模流程繁琐、上手门槛高、仿真周期漫长。精准的同时，意味着极高的试错成本，仅适合最终方案确认，完全无法适配设计初期大量、高频的方案迭代与结构测试。简单来说，传统工具可以精准验证设计，但无法高效探索设计。

针对行业痛点，全新Frenetic平面设计工具重构了传统仿真逻辑，核心价值就是：将笨重、手动化的FEM有限元仿真，转变为参数化、自动化的快速试错工具，彻底解决平面变压器仿真慢、迭代难的问题。

区别于传统软件从零建模的模式，Frenetic工具简化了全部冗余操作。工程师无需手动搭建模型、划分网格、调试边界条件，仅需输入磁芯尺寸、绕组匝数、层间距、铜厚等核心设计参数，系统即可自动完成建模、计算与仿真输出，让设计流程从“手动建模”升级为“参数配置，一键运行”。

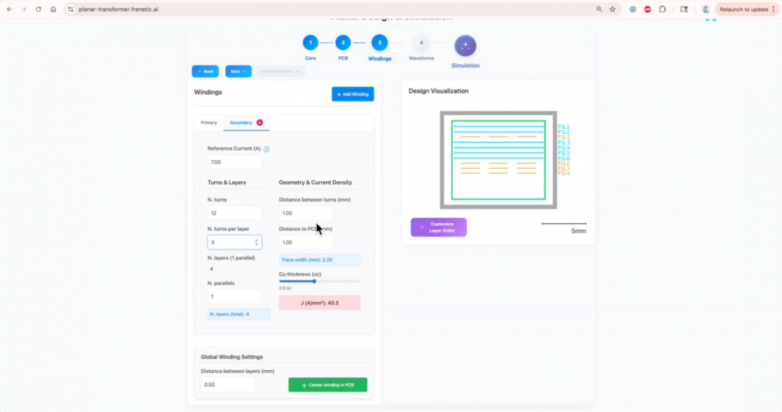

以经典的2kW平面变压器设计案例为例，我们可以直观感受工具的研发优势。在设计过程中，工程师可直接录入磁芯结构参数，系统自动适配PCB窗口布局比例；原边采用6匝单层结构，适配15A RMS工作电流，通过微调匝间距、层间距与导体厚度，精准把控电流密度与散热性能；副边根据降压需求，设置12匝绕组、每层3匝的排布方式，在狭小的PCB空间内，平衡设备损耗与结构性能。

整套参数配置完成后，即可启动有限元仿真。依托深度对接的Comsol算法，工具完美保留高精度计算能力，同时将传统数小时的仿真周期，压缩至1分钟左右，快速输出漏感、绕组损耗、寄生电容等核心工程数据，数据精度可直接用于方案评估与落地设计，并非简单的趋势估算。

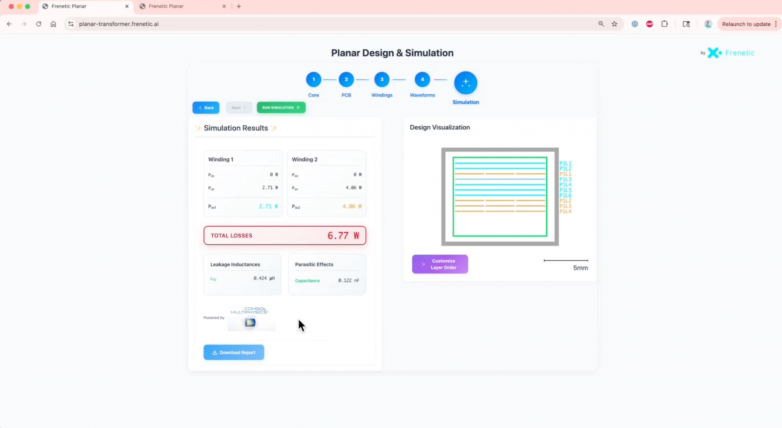

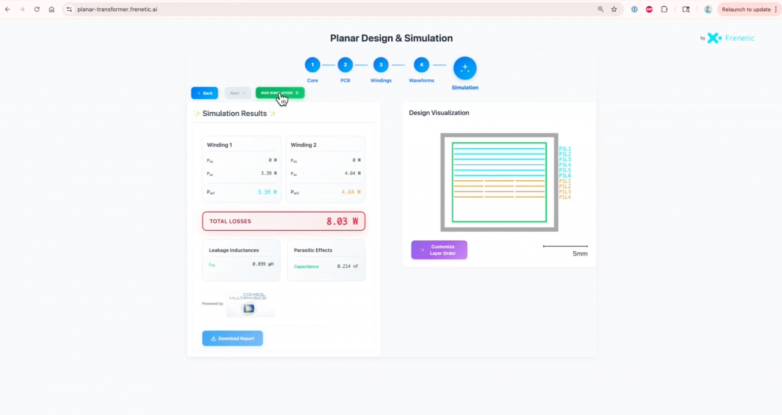

仿真效率的大幅提升，最大的价值是实现了多方案快速对比迭代。在基准设计中，交错绕组结构的变压器，漏感为0.4微亨，整体损耗6.7瓦；仅简单调整绕组层数，取消交错结构后，设备性能发生显著变化：漏感近乎翻倍，绕组损耗增加1.8瓦，寄生电容同步下降。

这个测试直观印证了平面变压器的参数耦合特性：绕组结构并非微调参数，而是直接决定产品核心性能的关键变量，漏感、损耗、寄生参数相互牵制，无法单独优化单一指标。放在传统仿真工具中，一次结构对比需要数小时，而借助Frenetic平面工具，仅需几分钟即可完成完整对比测试。

如今，平面变压器的研发方式正在彻底革新。过去行业普遍采用“慢速试错”模式，受制于高昂的仿真成本，工程师只能有限尝试少数方案，设计思路被工具限制。而全新的参数化仿真模式，实现了“快速优化、高频迭代”，工程师可以自由测试各类绕组结构、排布方案，极大拓宽设计空间。

当然，COMSOL、ANSYS等传统有限元工具，依旧是产品定稿阶段高精度验证的行业标杆。但在产品研发前期、方案迭代阶段，Frenetic平面工具补齐了行业短板，用极致的仿真效率，降低试错成本、缩短研发周期。

在电源高频化、功率密度持续升级的当下，仿真效率就是研发竞争力。对于深耕平面变压器、高频磁件设计，或是持续优化电源功率密度的工程师和研发团队而言，高效的参数化仿真工具，能够彻底打破研发瓶颈，助力快速打磨出高性价比、高性能的平面变压器方案。

如果你在实际项目中也遇到类似问题，不妨前往Frenetic中文官网获取专属演示申请，可以根据你的具体应用场景进行定制化展示。很多设计上的差异，只有亲自跑一遍，才会真正有感觉。
